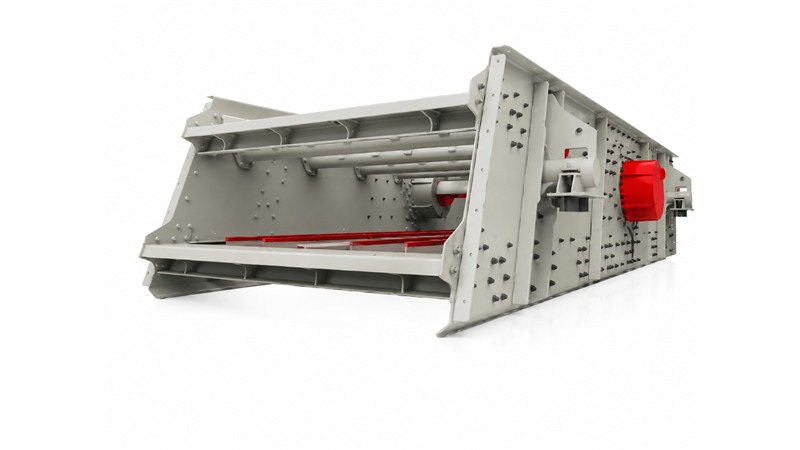

YK Écran Vibrant Circulaire
Écran vibrant circulaire pour l'extraction minière, les granulats et la classification des matériaux — configurations de 2 à 4 étages, capacité de 10 à 800 t/h, 26 modèles disponibles.
Product Overview

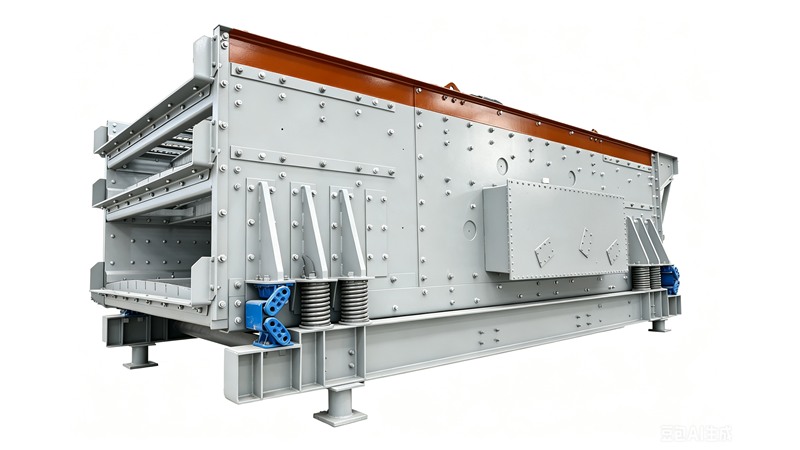

La série YK de tamis vibrant circulaire est un équipement de criblage classique largement utilisé dans les industries minières, des matériaux de construction, du transport, de l'énergie et chimique. Il utilise un excitateur en bloc excentrique pour générer un mouvement de vibration circulaire, entraînant les matériaux sur le filet du tamis pour les classer par taille. La boîte de tamis est équipée d'une connexion vissée haute résistance avec le châssis, assurant une operation stable sous charge lourde. Le châssis principal est soudé à partir de plaque en acier à haute résistance, avec une haute résistance des panneaux de tamis et une résistance aux impacts. Grâce à une conception de petit amplitude, haute fréquence et grand angle, il offre une haute efficacité de criblage et une grande capacité de traitement. Disponible en configurations de 2 couches, 3 couches et 4 couches avec des tailles de tamis de 1200x3700 à 3200x7200 mm, adapté à diverses applications de production de granulats, de mines et de classification de matériaux.
Features
- Bloc excinateur eccentric — forte force de vibration, haute efficacité de criblage
- Boîte de criblage vissée de haute résistance — fonctionnement stable sous charge lourde
- Cadre en plaque en acier haute résistance — résistance aux impacts, longue durée de vie
- Petite amplitude, haute fréquence, grand angle — criblage efficace
- Configurations de 2 à 4 couches — flexibilité pour différentes besoins de classification
- 26 modèles disponibles — taille de criblage de 1200x3700 à 3200x7200 mm
- Structure compacte, faible bruit, entretien facile
Technical Specifications
| Model | Screen Size (mm) | Layers | Hole Size (mm) | Max Feed (mm) | Capacity (t/h) | Power (kW) | Vibration Frequency (r/min) | Amplitude (mm) |
|---|---|---|---|---|---|---|---|---|
| 2YK1237 | 3700x1200 | 2 | 3-80 | 100 | 10-80 | 11 | 750-950 | 6-9 |
| 3YK1237 | 3700x1200 | 3 | 3-80 | 100 | 10-80 | 11 | 750-950 | 6-9 |
| 2YK1548 | 4800x1500 | 2 | 3-80 | 100 | 30-200 | 11 | 750-950 | 6-9 |
| 3YK1548 | 4800x1500 | 3 | 3-80 | 100 | 30-200 | 15 | 750-950 | 6-9 |
| 4YK1548 | 4800x1500 | 4 | 3-80 | 100 | 30-200 | 15 | 750-950 | 6-9 |
| 2YK1848 | 4800x1800 | 2 | 3-80 | 100 | 50-250 | 18.5 | 750-950 | 6-9 |
| 3YK1848 | 4800x1800 | 3 | 3-80 | 100 | 50-250 | 18.5 | 750-950 | 6-9 |
| 2YK1860 | 6000x1800 | 2 | 3-80 | 100 | 60-300 | 18.5 | 750-950 | 6-9 |
| 3YK1860 | 6000x1800 | 3 | 3-80 | 100 | 60-300 | 22 | 750-950 | 6-9 |
| 4YK1860 | 6000x1800 | 4 | 3-80 | 100 | 60-300 | 30 | 750-950 | 6-9 |
| 2YK2160 | 6000x2100 | 2 | 3-80 | 100 | 80-400 | 22 | 750-950 | 6-9 |
| 3YK2160 | 6000x2100 | 3 | 3-80 | 100 | 80-400 | 30 | 750-950 | 6-9 |
| 4YK2160 | 6000x2100 | 4 | 3-80 | 100 | 80-400 | 30 | 750-950 | 6-9 |
| 2YK2460 | 6000x2400 | 2 | 3-80 | 200 | 100-500 | 30 | 750-950 | 6-9 |
| 3YK2460 | 6000x2400 | 3 | 3-80 | 200 | 100-500 | 37 | 750-950 | 6-9 |
| 4YK2460 | 6000x2400 | 4 | 3-80 | 200 | 100-500 | 37 | 750-950 | 6-9 |
| 2YK2475 | 7500x2400 | 2 | 3-80 | 200 | 100-500 | 30 | 750-950 | 6-9 |
| 3YK2475 | 7500x2400 | 3 | 3-80 | 200 | 100-500 | 37 | 750-950 | 6-9 |
| 4YK2475 | 7500x2400 | 4 | 3-80 | 200 | 100-500 | 37 | 750-950 | 6-9 |
| 2YK2870 | 7000x2800 | 2 | 3-80 | 200 | 100-700 | 2x22 | 750-950 | 6-9 |
| 3YK2870 | 7000x2800 | 3 | 3-80 | 200 | 100-700 | 2x30 | 650-850 | 6-9 |
| 4YK2870 | 7000x2800 | 4 | 3-80 | 200 | 100-700 | 2x30 | 650-850 | 6-9 |
| 2YK3072 | 7200x3000 | 2 | 3-80 | 200 | 150-800 | 2x30 | 650-850 | 6-9 |
| 3YK3072 | 7200x3000 | 3 | 3-80 | 200 | 150-800 | 2x30 | 650-850 | 6-9 |
| 2YK3272 | 7200x3200 | 2 | 3-80 | 200 | 150-800 | 2x30 | 650-850 | 6-9 |
| 3YK3272 | 7200x3200 | 3 | 3-80 | 200 | 150-800 | 2x30 | 650-850 | 6-9 |
Note: Model prefix indicates deck count (2/3/4 YK). Screen mesh size and hole size can be customized based on material characteristics and finished product requirements. Technical parameters are subject to change without prior notice.
